LCD-display S866 till elcykel – 24/36/48 V med IP65-kapsling
Betala inom 30 dagar – räntefritt med Klarna
Beskrivning
En bakgrundsbelyst LCD-display för elcykel och elsparkcykel, av samma S866-typ som sitter på tusentals ombyggda cyklar. Kapslingen är i ABS med IP65-klassning, den väger 106 gram och fästet klämmer om ett 22,2 mm styre.
Displayen ersätter inte styrenheten. Den visar hastighet, assistansnivå, batterinivå, tripp- och totalmätare, effekt och felkoder, och därifrån ställer du också in cykelns parametrar. Själva motorstyrningen sitter kvar i styrenheten.
Kontrollera kompatibiliteten innan du beställer. En display fungerar bara ihop med en styrenhet som talar samma protokoll och har samma kontakt. Jämför både kontaktens typ och antal stift, och kolla vilket protokoll din styrenhet använder. Passar de inte ihop tänds displayen inte alls, eller visar fel värden.
Egenskaper
Visar hastighet, assistansnivå, batterinivå, tripp och totalsträcka
Bakgrundsbelyst skärm som syns i mörker
Ställ in spänning, hjuldiameter, enhet och hastighetsgräns i menyn
Vattentät femstiftskontakt
Fäste för standardstyre ingår

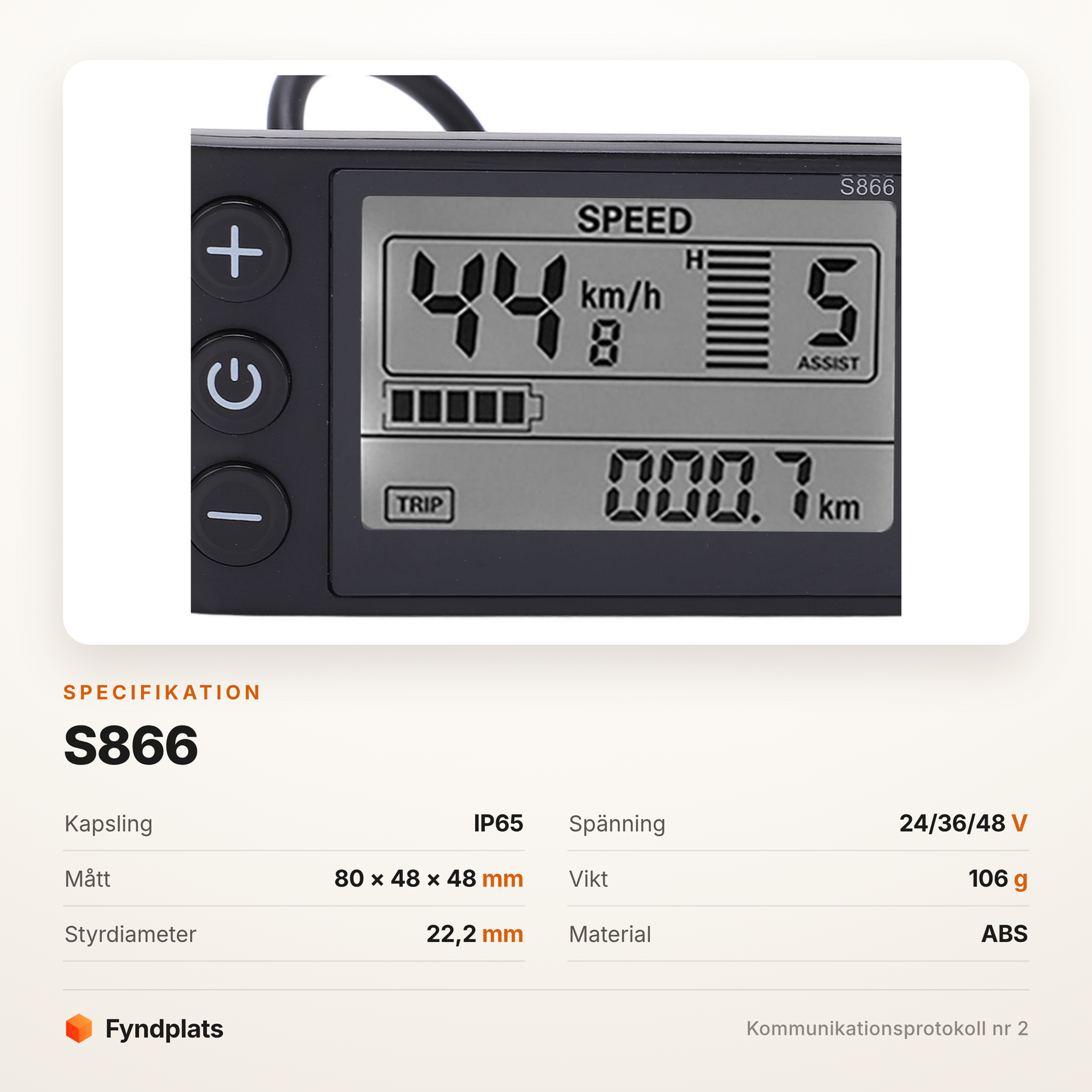

Tekniska specifikationer
Modell: S866
Kapsling: IP65
Systemspänning: 24 V, 36 V eller 48 V, ställs i P03
Mått: 80 × 48 × 48 mm
Vikt: 106 g
Material: ABS
Styrdiameter: 22,2 mm

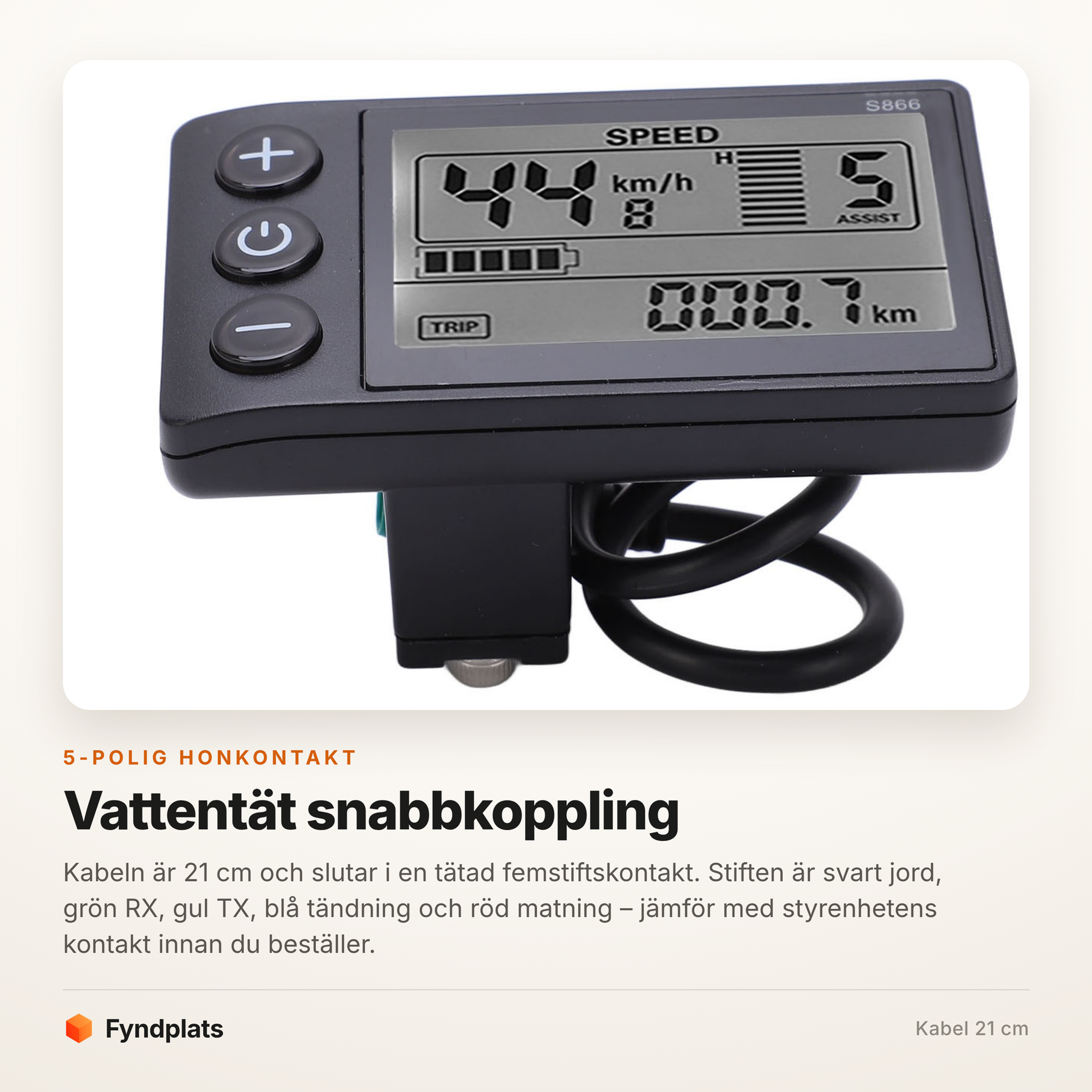

Kabel: 21 cm till femstifts honkontakt
Stiftordning: svart jord, grön RX, gul TX, blå tändning, röd matning
Protokoll: kommunikationsprotokoll nr 2
Ingår: display med fäste och bruksanvisning
Användning och skötsel
Menyn nås genom att hålla in mittknappen. P01 ställer bakgrundsljusets styrka i tre steg, P02 växlar mellan kilometer och engelska mil, P03 sätter systemspänningen till 24 V, 36 V eller 48 V, och P04 hur många minuter displayen väntar innan den somnar. P05 väljer om assistansen har tre eller fem lägen, P06 hjuldiametern i tum, P07 antalet magneter på hastighetsgivaren och P08 hastighetsgränsen.
Om P08 och svenska regler. En cykel med elassistans räknas som cykel bara om motorn slutar hjälpa till vid 25 km/h och har högst 250 W kontinuerlig märkeffekt. Ställer du en högre gräns är fordonet inte längre en cykel i lagens mening utan sannolikt en moped, med krav på registrering, försäkring och hjälm. Displayen låter dig ställa högre – reglerna gör det inte.
Dra kabeln längs ramen med lite slack vid styret så att den inte spänns när du svänger. Kontakten är tätad men tål inte att ligga i vatten – fäst den högt och låt inte skarven hänga ner mot hjulet. Torka av skärmen med en fuktig trasa, inte med lösningsmedel som grumlar plasten.
Vanliga frågor
Är det här en styrenhet?
Nej. Det är instrumentdisplayen som visar och ställer in. Motorstyrningen sitter i styrenheten, som köps separat.
Passar den min cykel?
Den passar styrenheter som använder kommunikationsprotokoll nr 2 och har en femstifts hankontakt att koppla mot displayens honkontakt. Kontrollera båda innan du beställer, helst med tillverkaren av cykeln.
Klarar den regn?
Kapslingen är IP65-klassad, alltså dammtät och tål vattenstrålar. Den ska ändå inte spolas med högtryck eller ligga under vatten.
Vilken spänning ska jag ställa in?
Samma som batteriet: 24 V, 36 V eller 48 V. Inställningen ligger under P03 och står som standard på 36 V.
