Kryssbord för fräs och borrmaskin – kompakt korsbord 185 × 100 mm i gjutjärn
Beskrivning

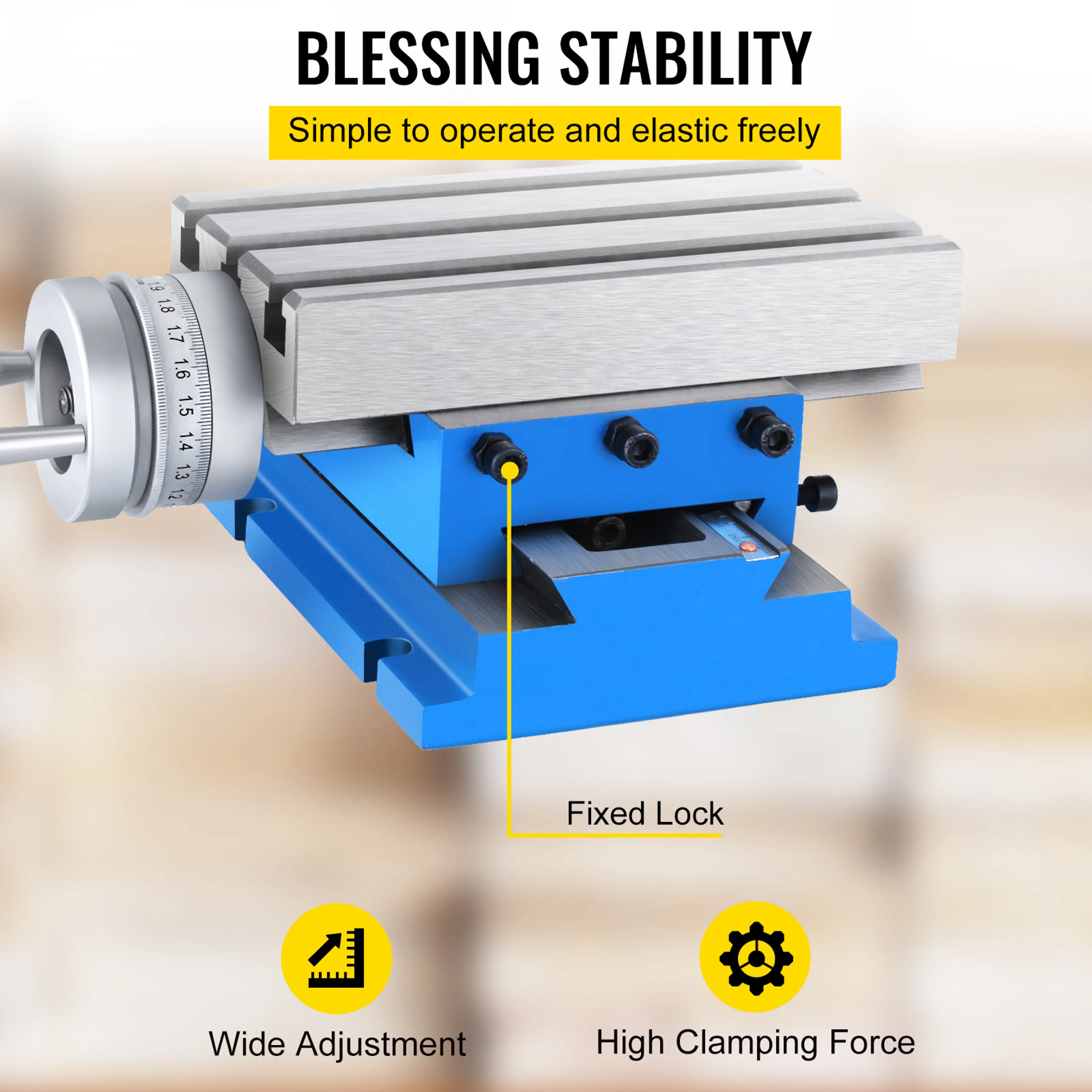

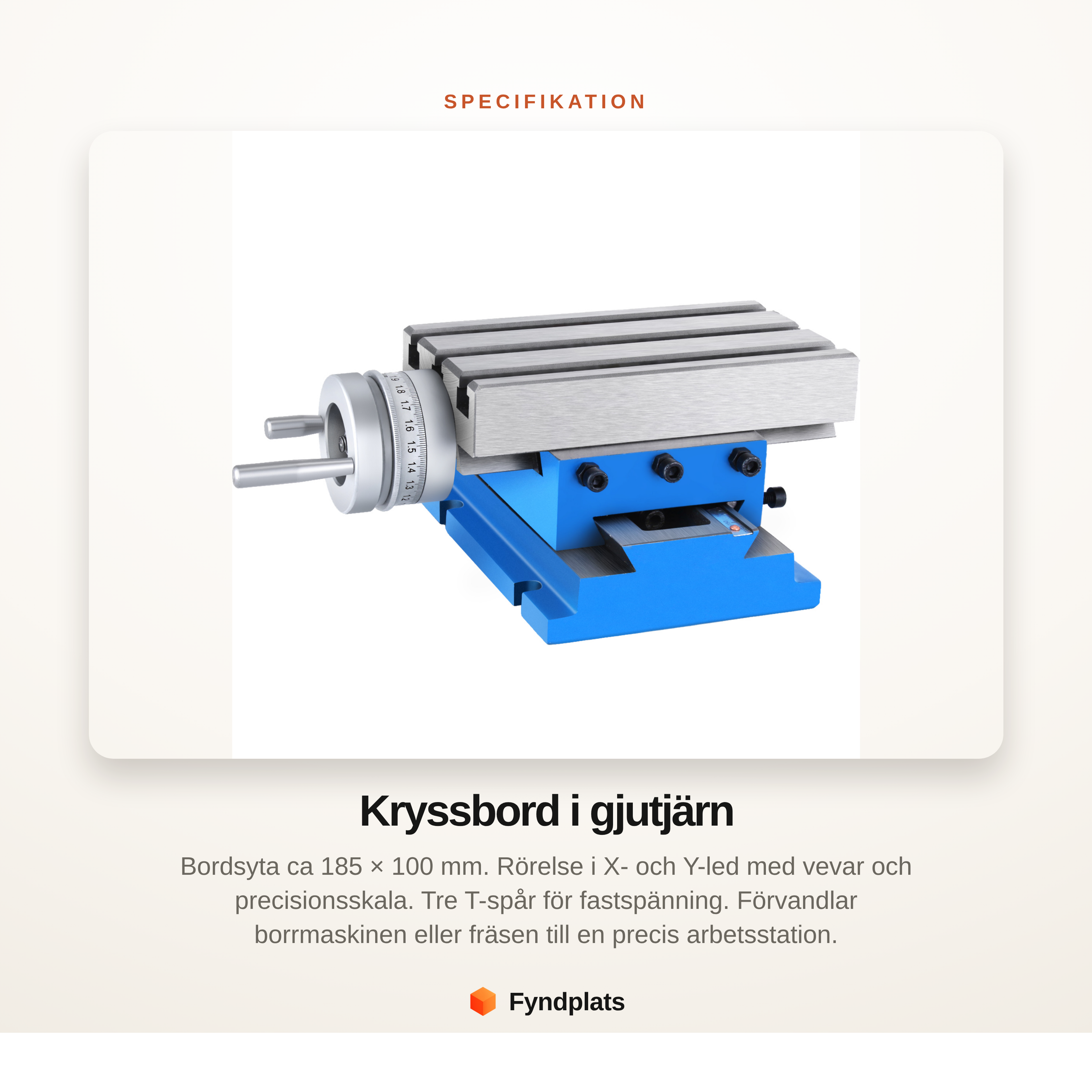

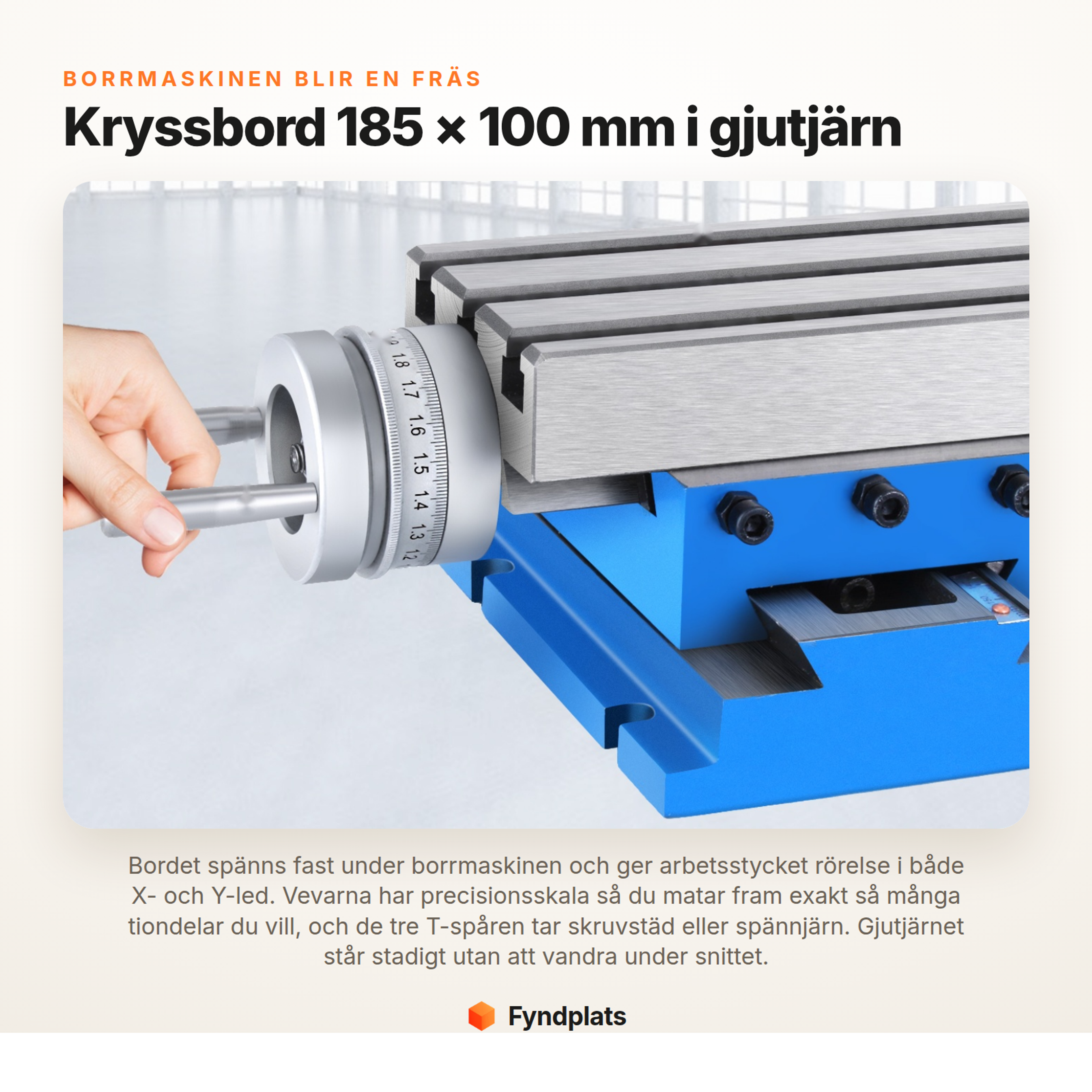

Det här kryssbordet förvandlar din borrmaskin eller fräs till en precis arbetsstation. Bordet glider i två riktningar (X och Y) så att du kan positionera arbetsstycket exakt under borret eller fräsen – perfekt för borrning, fräsning, gravyr och annan finmekanik. Den massiva basen i gjutjärn står stadigt och dämpar vibrationer för bättre noggrannhet.
Bordsytan mäter 185 × 100 mm och har tre T-spår för att spänna fast arbetsstycke eller skruvstycke. Du styr rörelsen med lättvevade rattar med tydlig skala (0,01 mm per delning) för upprepningsbar, exakt inställning. Korsbordet passar de flesta borrstativ, bänkborrmaskiner och mindre fräsmaskiner.
Egenskaper

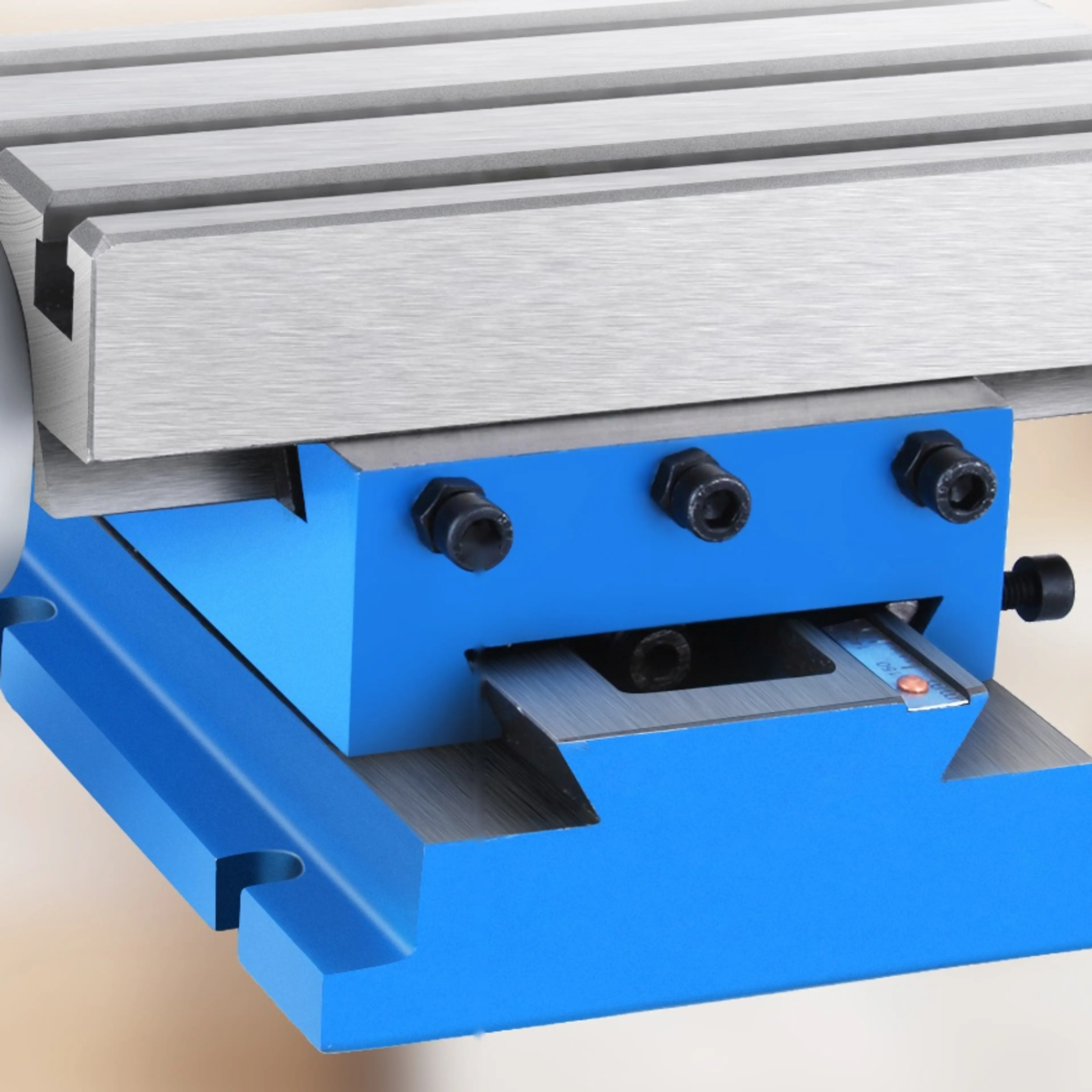

Rörelse i två axlar (X och Y) via skruvar – tre skruvar för längsled och tre för tvärled.
Bordsyta 185 × 100 mm med tre T-spår för stadig fastspänning.

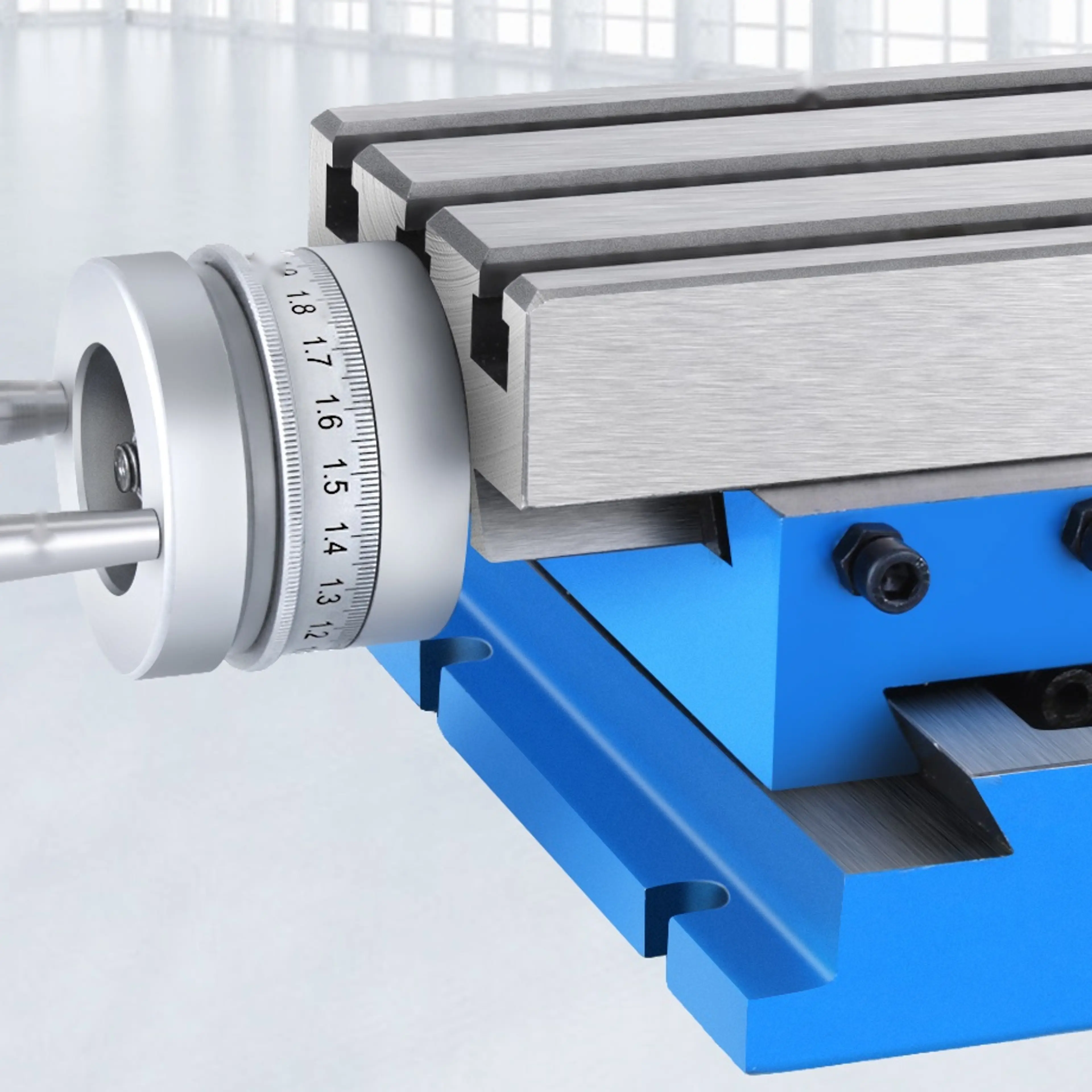

Lättvevade rattar med fin skala – 0,01 mm per delning för exakt inställning.
Massiv bas gjuten i gjutjärn som står stadigt och ökar bearbetningsprecisionen.
Slaglängd cirka 80 mm i längsled och 75 mm i tvärled.
Klarar arbetsstycken på upp till 30 kg.
Passar borrstativ, bänkborrmaskiner och mindre fräsmaskiner – för positionering, fräsning, borrning och optisk inspektion.

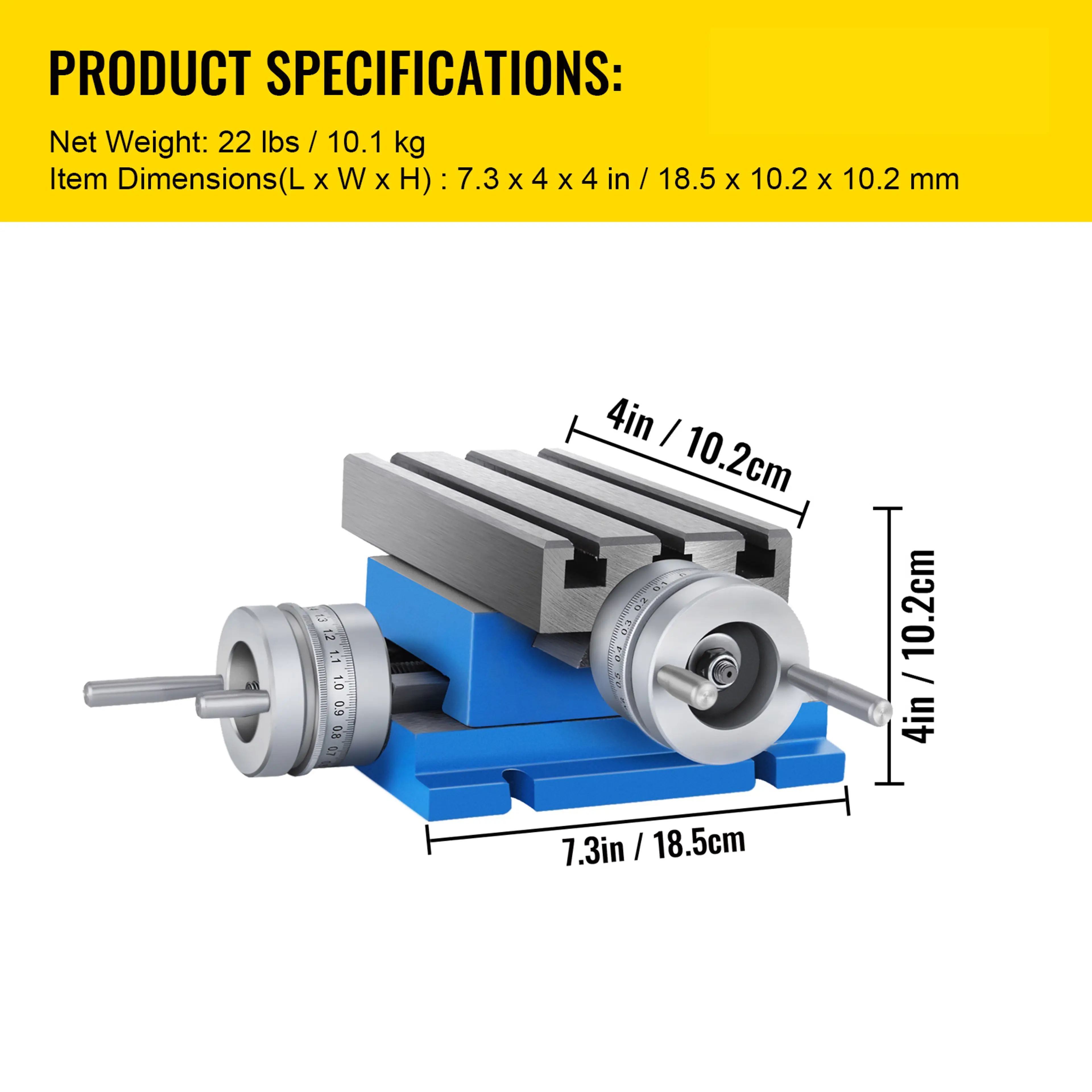

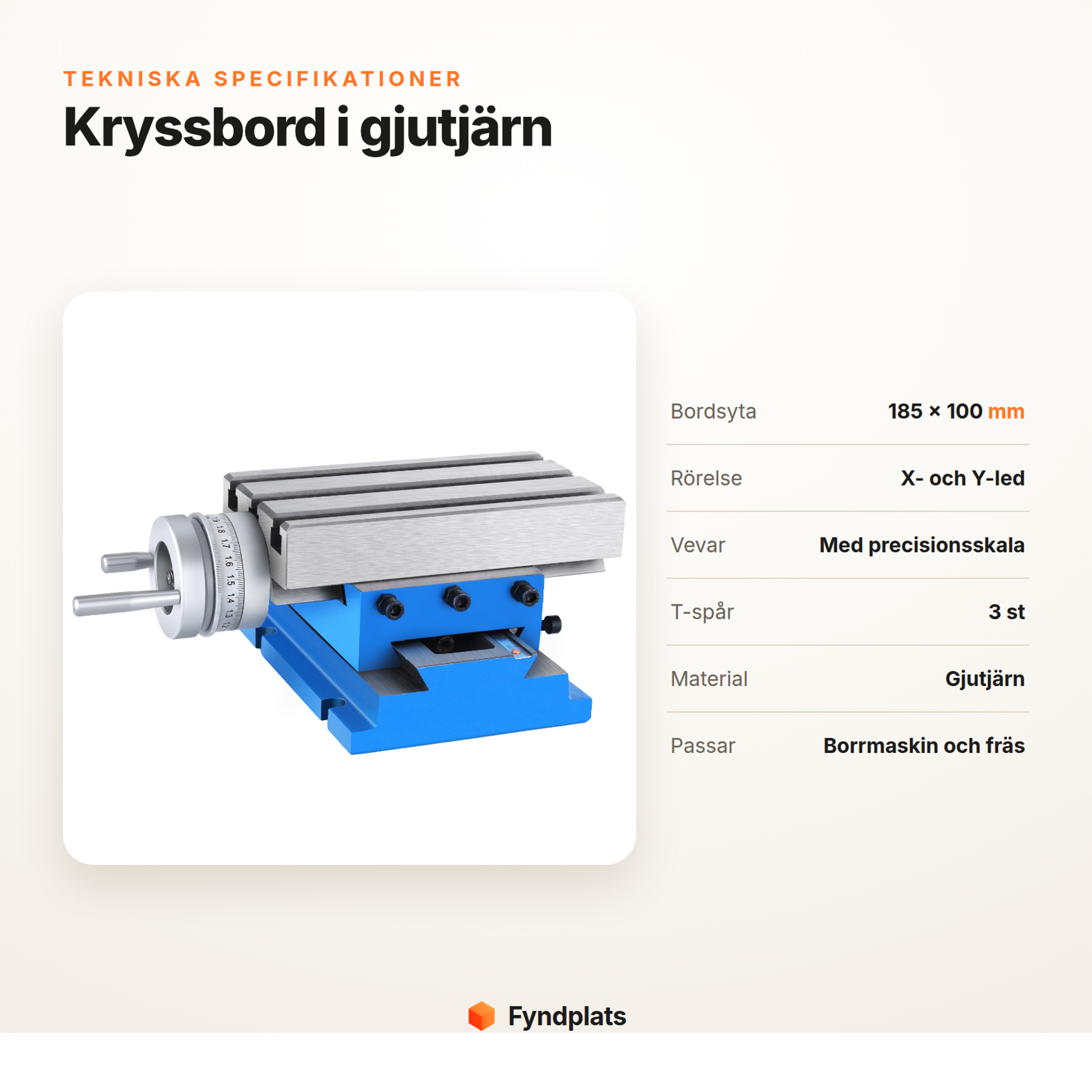

Tekniska specifikationer
Bordsyta: 185 × 100 mm (7,3 × 4 tum)
Slaglängd, längsled (X): 80 mm (3 tum)
Slaglängd, tvärled (Y): 75 mm (3 tum)
T-spår: 3 st (mått 10 mm, delning 33 mm)
Skala, minsta delning: 0,01 mm
Skruvstigning: 2 mm (0,08 tum)
Arbetshöjd: 102 mm (4 tum)
Max arbetsstyckesvikt: 30 kg (66 lbs)
Bottenmått: 170 × 130 mm (6,7 × 5 tum)
Nettovikt: 10,1 kg (22 lbs)
Basmaterial: Gjutjärn
Kemikalier av särskild oro: Inga
Vanliga frågor
Passar kryssbordet min borrmaskin?
Det passar de flesta borrstativ, bänkborrmaskiner och mindre fräsmaskiner. Kontrollera att din maskins bord och fästhål rymmer bottenplattan på 170 × 130 mm.
Hur stort arbetsstycke klarar bordet?
Bordsytan är 185 × 100 mm och bordet klarar arbetsstycken på upp till 30 kg.
Hur exakt går det att ställa in?
Rattarna har en skala med 0,01 mm per delning, så du kan göra fina och upprepningsbara inställningar i både längs- och tvärled.
I vilka riktningar rör sig bordet?
Bordet rör sig i två riktningar – längsled och tvärled – via skruvar (tre skruvar per riktning), med en slaglängd på cirka 80 respektive 75 mm.
Vad är basen gjord av?
Basen är gjuten i gjutjärn, vilket ger stabilitet och dämpar vibrationer för bättre precision.
